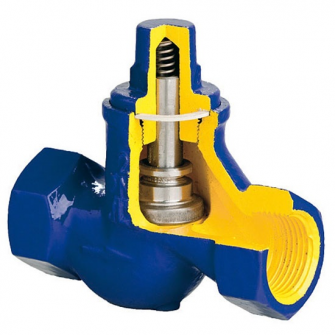

Клапан обратный подъёмный с внутренней резьбой Zetkama 277A Ду20 из серого чугуна предназначен для автоматического предотвращения обратного потока рабочей среды в трубопроводе.
Рабочая среда: Вода промышленная, пар, нейтральные жидкости, сжатый воздух.
Расшифровка маркировки клапана Zetkama 277A DN20 PN16 277A020C31 (277A-020-C31):
277 - Фигура изделия (клапан обратный, прямой, муфтовый)
A - Материал корпуса (серый чугун)
020 - Диаметр номинальный (20 мм)
С - Давление номинальное (16 бар)
31 - Исполнение (свободно соединенный клапан на пружине; шток, клапан, кольцо корпуса – нержавеющая сталь)
Наименование, марка:
Zetkama 277A
Диаметр условного прохода, мм:
DN 20 (3/4")
Материал (основной):
чугун серый EN-GJL-250 5.1301 (ex. JL 1040)
Температура рабочей среды:
Т= -10...+200°С
Максимальное рабочее давление:
1,6 МПа
Присоединение:
муфтовый (резьбовой)
Монтажное положение
Разрешенное заводом-изготовителем установочное положение:
H - горизонтальное
V - вертикальное
:
H - горизонтальное, V - вертикальное
Класс герметичности
Испытания на герметичность затвора по ГОСТ 9544-93 проводятся после закрытия запорного органа способом, предусмотренным в технических условиях на конкретный вид арматуры.
Максимально допустимые протечки:
Класс А - нет видимых протечек.
:
класс D в соответствии с нормой EN-12266-1
Производитель, Бренд:
Польша "Zetkama Sp. z o.o."
Сертификат соответствия арматура Zetkama до 24.03.2025 (Сертификат_соответствия_арматура_Zetkama_до_24.03.2025.pdf, 3,427 Kb) [Скачать]
