Счётчик холодной воды комбинированный КВСХд тип 05 DN65/20 IP68 предназначен для измерения объёма холодной воды в напорных трубопроводах в системах холодного водоснабжения промышленных предприятий и коммунального хозяйства при давлении воды до 1,6 МПа (16 кгс/см2).

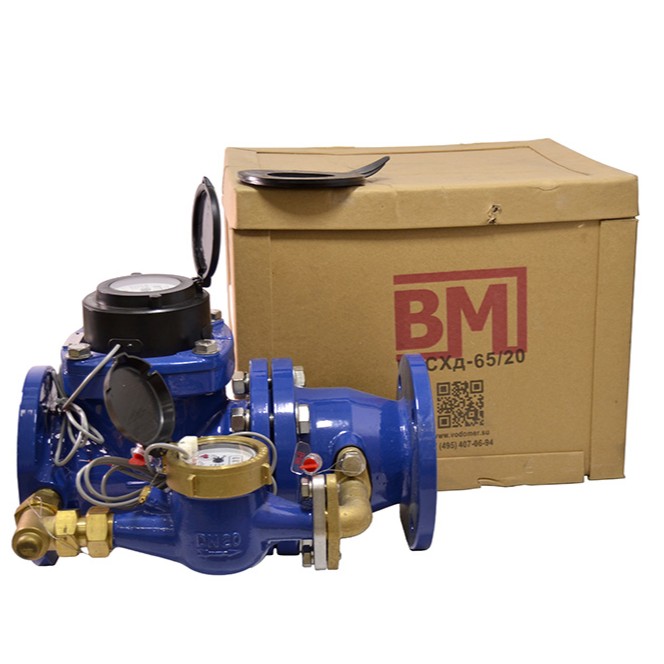

Счётчик комбинированный КВСХд-05 65/20 IP68 состоит из сборного корпуса с двумя проточными частями разных диаметров, в которых установлены турбинный и крыльчатый счётчики воды, и переключающего устройства (клапан). Каждый счётчик воды имеет отсчётное устройство.
При работе счётчика комбинированного поток воды поступает в проточную часть, где одна часть воды проходит через турбинный счётчик воды, другая часть воды проходит через крыльчатый счётчик. При уменьшении расхода воды ниже порогового значения клапан закрывается, и поток воды направляется только через крыльчатый счётчик воды. При увеличении расхода выше порогового значения клапан открывается, и поток воды проходит через оба счётчика воды.
Объём воды, прошедший через счётчик комбинированный, получают путём суммирования объёмов воды, измеренных крыльчатым и турбинным счётчиками воды.

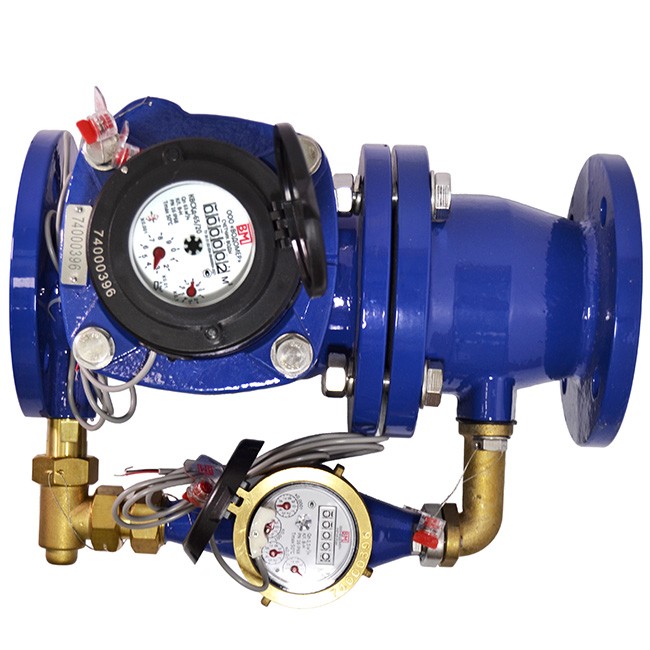

КВСХд-05-65/20 IP68 – это счётчик в двухкорпусном исполнении, с обводной линией (байпасом), в которой установлен многоструйный крыльчатый счётчик.
Наименование, марка:
КВСХд-05-65/20 IP68
Диаметр условного прохода, мм:
DN 65 (2 1/2") / DN 20 (3/4")
Максимальное рабочее давление:
1,6 МПа
Материал (основной):
чугун
Тип счётчика:
комбинированный (турбинный / крыльчатый), сухоход
Минимальный расход воды
Под минимальным расходом Qmin понимается расход, на котором счетчик имеет относительную погрешность ± 5% и ниже которого относительная погрешность не нормируется.
:
Qmin 0,04 м3/ч
Номинальный расход
Под номинальным расходом Qn понимается расход, равный 50% Qmax
:
Qn 60 м3/ч
Максимальный расход
Под максимальным расходом Qmax понимается расход, при котором счетчик может работать не более 1 часа в сутки с погрешностью ± 2%
:
Qmax 120 м3/ч
Температура рабочей среды:
Т= +5...+ 50°С
Интерфейс передачи данных:
импульсный выход (геркон)
Импульсный выход (герконовый датчик)
Ипульсный выход (датчик герконовый, «дистанционный выход») предназначен для подключения к системе автоматической удаленной передачи данных.
:
100 л/имп / 10 л/имп
Метрологический класс
Счётчик, смонтированный на горизонтальном участке трубопровода циферблатом вверх - работает в диапазоне расходов класса В.
При монтаже счётчика на вертикальном участке или циферблатом параллельно стене - работает в диапазоне расходов соответствующих классу А.
:
класс В
Монтажное положение
Разрешенное заводом-изготовителем установочное положение:
H - горизонтальное
V - вертикальное
:
H - горизонтальное
Прямой участок
При установке после отводов, запорной арматуры, переходников, фильтров и других устройств завод-изготовитель рекомендует предусмотреть прямой участок трубопровода до и после.
При нарушении условий монтажа появляется дополнительная погрешность.
:
3 DN до / 1 DN после
Межповерочный интервал, лет
Межповерочный интервал – это периодичность поверки средств измерений согласно федеральному закону об обеспечении единства измерений.
Интервал указан в паспорте изделия и подтверждается в свидетельстве об утверждении типа средств измерений.
:
6
Комплект поставки:
счётчик, паспорт, РЭ, картонная упаковка
Производитель, Бренд:
Россия "ВОДОМЕР"
Сертификат об УТСИ на комбинированные счётчики КВСХ до 27.01.2028 (Сертификат_об_УТСИ_на_комбинированные_счётчики_КВСХ_до_27.01.2028.pdf, 208 Kb) [Скачать]
