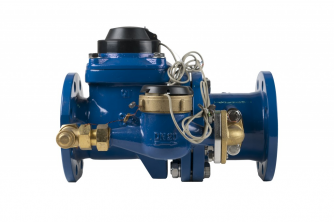

Счётчик воды комбинированный серии СТВК-2 80/20 ДГ предназначен для измерения широкого диапазона объёма холодной воды. Может применяться в пожарных распределительных сетях и на объектах со значительным сезонным (суточным) колебанием расхода воды.
Особенности и достоинства водомера Декаст СТВК-2 80/20 ДГ:
• cчётчик комбинированный состоит из двух счетчиков воды: турбинный (основной) и крыльчатый (вспомогательный), имеющие разные пределы измерений и переключающего пружинного клапана в двух корпусах. При малых расходах поток воды протекает через крыльчатый счётчик, а когда расход увеличивается, вода проходит через турбинный, при этом часть потока продолжает проходить через крыльчатый счётчик. Расчет полного объема воды, прошедшего через комбинированный водомер СТВК-2 80/20 ДГ определяется суммированием показаний объема воды турбинного (DN80) и крыльчатого (DN20) счетчиков;
• межповерочный интервал 6 лет.
Комплект поставки водосчётчика Декаст СТВК-2 80/20 ДГ 370мм:
• счетчик воды;
• паспорт;
• прокладки 2шт.
Наименование, марка:
СТВК 2 80/20 ДГ
Диаметр условного прохода, мм:
DN 80 (3") / DN 20 (3/4")
Материал (основной):
чугун
Тип счётчика:
комбинированный (турбинный / крыльчатый), сухоход
Минимальный расход воды
Под минимальным расходом Qmin понимается расход, на котором счетчик имеет относительную погрешность ± 5% и ниже которого относительная погрешность не нормируется.
:
Qmin 0,05 м3/час
Номинальный расход
Под номинальным расходом Qn понимается расход, равный 50% Qmax
:
Qn 100 м3/ч
Максимальный расход
Под максимальным расходом Qmax понимается расход, при котором счетчик может работать не более 1 часа в сутки с погрешностью ± 2%
:
Qmax 200 м3/ч
Температура рабочей среды:
Т= +5...+ 30°С
Максимальное рабочее давление:
1,6 МПа
Интерфейс передачи данных:
импульсный выход (геркон)
Импульсный выход (герконовый датчик)
Ипульсный выход (датчик герконовый, «дистанционный выход») предназначен для подключения к системе автоматической удаленной передачи данных.
:
100 л/имп / 10 л/имп
Метрологический класс
Счётчик, смонтированный на горизонтальном участке трубопровода циферблатом вверх - работает в диапазоне расходов класса В.
При монтаже счётчика на вертикальном участке или циферблатом параллельно стене - работает в диапазоне расходов соответствующих классу А.
:
класс В
Монтажное положение
Разрешенное заводом-изготовителем установочное положение:
H - горизонтальное
V - вертикальное
:
H - горизонтальное, V - вертикальное
Прямой участок
При установке после отводов, запорной арматуры, переходников, фильтров и других устройств завод-изготовитель рекомендует предусмотреть прямой участок трубопровода до и после.
При нарушении условий монтажа появляется дополнительная погрешность.
:
3 DN до / 1 DN после
Межповерочный интервал, лет
Межповерочный интервал – это периодичность поверки средств измерений согласно федеральному закону об обеспечении единства измерений.
Интервал указан в паспорте изделия и подтверждается в свидетельстве об утверждении типа средств измерений.
:
6
КМЧ (комплект монтажных частей)
2 гайки, 2 штуцера, 2 прокладки
:
без КМЧ
Комплект поставки:
счётчик, паспорт, прокладки 2 шт., картонная упаковка
Производитель, Бренд:
Россия ООО "Декаст" (ПК Прибор)
Декаст М Свидетельство об УТСИ счетчиков СТВК до 19.12.2027 (Декаст_М_Свидетельство_об_УТСИ_счетчиков_СТВК_до_19.12.2027.pdf, 555 Kb) [Скачать]
