Комбинированный счётчик ВСХНКд-150/40 IP68 состоит из двух счётчиков: турбинного DN150 и крыльчатого DN40, имеющих разные пределы измерений, и переключающего пружинного клапана. Счётчики размещены на параллельной отводке.
Водомер DN150 является основным, а DN40 – вспомогательным. Переключающий клапан в зависимости от расхода автоматически закрывает или открывает проход воды к одному из приборов.
При малых величинах расхода переключающий клапан закрывается и задействованным остается только вспомогательный счётчик DN40. При возрастании расхода давление воздействует на основной счётчик DN150 и при этом происходит открывание переключающего клапана. С этого момента основной турбинный счётчик DN150 начинает работать совместно со вспомогательным крыльчатым счётчиком DN40.
При работе обоих счётчиков общее потребление и объём воды считываются путем сложения показаний основного и вспомогательного счётчиков.
Водосчётчик комбинированный ВСХНКд-150/40 IP 68 имеет дистанционный выход импульсов (при подаче напряжения на магнитоуправляемый контакт).
Комбинированный водомер ВСХНКд-150/40 IP 68 с защитой от пыли и влаги может эксплуатироваться в затапливаемых помещениях и колодцах.
Наименование, марка:
ВСХНКд-150/40 IP68
Диаметр условного прохода, мм:
DN150 (6") / DN 40 (1 1/2")
Тип счётчика:
комбинированный (турбинный / крыльчатый), сухоход
Минимальный расход воды
Под минимальным расходом Qmin понимается расход, на котором счетчик имеет относительную погрешность ± 5% и ниже которого относительная погрешность не нормируется.
:
Qmin 0,2 м3/час
Номинальный расход
Под номинальным расходом Qn понимается расход, равный 50% Qmax
:
Qn 400 м3/ч
Максимальный расход
Под максимальным расходом Qmax понимается расход, при котором счетчик может работать не более 1 часа в сутки с погрешностью ± 2%
:
Qmax600 м3/ч
Температура рабочей среды:
Т= +5...+ 50°С
Максимальное рабочее давление:
1,6 МПа
Импульсный выход (герконовый датчик)
Ипульсный выход (датчик герконовый, «дистанционный выход») предназначен для подключения к системе автоматической удаленной передачи данных.
:
1000 л/имп / 100 л/имп
Метрологический класс
Счётчик, смонтированный на горизонтальном участке трубопровода циферблатом вверх - работает в диапазоне расходов класса В.
При монтаже счётчика на вертикальном участке или циферблатом параллельно стене - работает в диапазоне расходов соответствующих классу А.
:
класс В
Монтажное положение
Разрешенное заводом-изготовителем установочное положение:
H - горизонтальное
V - вертикальное
:
H - горизонтальное
Прямой участок
При установке после отводов, запорной арматуры, переходников, фильтров и других устройств завод-изготовитель рекомендует предусмотреть прямой участок трубопровода до и после.
При нарушении условий монтажа появляется дополнительная погрешность.
:
3 DN до / 3 DN после
Межповерочный интервал, лет
Межповерочный интервал – это периодичность поверки средств измерений согласно федеральному закону об обеспечении единства измерений.
Интервал указан в паспорте изделия и подтверждается в свидетельстве об утверждении типа средств измерений.
:
6
КМЧ (комплект монтажных частей)
2 гайки, 2 штуцера, 2 прокладки
:
без КМЧ
Комплект поставки:
счётчик, паспорт, РЭ, картонная упаковка
Производитель, Бренд:
Россия АО "Теловодомер"

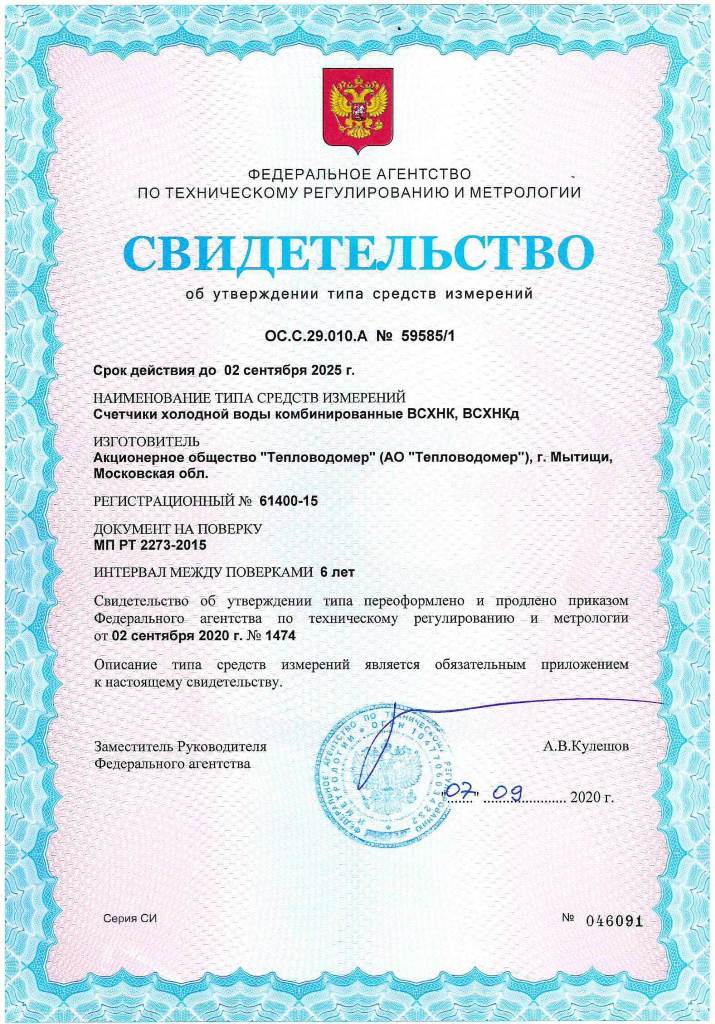

Свидетельство об УТСИ на комбинированные счетчики ВСХНК, ВСХНКд до 04.09.2025г. (Свидетельство_об_УТСИ_на_комбинированные_счетчики_ВСХНК,_ВСХНКд_до_04.09.2025г..jpg, 148 Kb) [Скачать]
Протокол испытаний счетчиков холодной воды ВСХНК, ВСХНКд на соответствие требованиям IP 68 № 145-1-2017 (Протокол_IP68_ВСХНК,_ВСХНКд.pdf, 3,490 Kb) [Скачать]
