Счётчик холодной воды комбинированный ВСХНКд-65/20 с импульсным выходом

R141-065-430-В54
ВСХНКд-65/20, DN 65 (2 1/2") / DN 20 (3/4"), комбинированный (турбинный / крыльчатый), сухоход, L300мм, Qn 60 м3/ч, Т= +5...+ 50°С, 1,6 МПа, 100 л/имп / 1 л/имп, фланцевый, без КМЧ, Россия АО "Теловодомер"
178 913.00
Задать вопрос
В наличии
+

Комбинированный счётчик ВСХНКд-65/20 состоит из двух счётчиков: турбинного DN65 и крыльчатого DN20, имеющих разные пределы измерений, и переключающего пружинного клапана. Счётчики размещены на параллельной отводке.

Водомер DN65 является основным, а DN20 – вспомогательным. Переключающий клапан в зависимости от расхода автоматически закрывает или открывает проход воды к одному из приборов.

При малых величинах расхода переключающий клапан закрывается и задействованным остается только вспомогательный счётчик DN20. При возрастании расхода давление воздействует на основной счётчик DN65 и при этом происходит открывание переключающего клапана. С этого момента основной турбинный счётчик DN65 начинает работать совместно со вспомогательным крыльчатым счётчиком DN20.

При работе обоих счётчиков общее потребление и объём воды считываются путем сложения показаний основного и вспомогательного счётчиков.

Водосчётчик комбинированный ВСХНКд-65/20 имеет дистанционный выход импульсов (при подаче напряжения на магнитоуправляемый контакт).

Наименование, марка:
ВСХНКд-65/20
Диаметр условного прохода, мм:
DN 65 (2 1/2") / DN 20 (3/4")
Тип счётчика:
комбинированный (турбинный / крыльчатый), сухоход
Монтажная длина:
L300мм
Минимальный расход воды
:
Qmin 0,05 м3/час
Номинальный расход
:
Qn 60 м3/ч
Максимальный расход
:
Qmax 120 м3/ч
Температура рабочей среды:
Т= +5...+ 50°С
Максимальное рабочее давление:
1,6 МПа
Импульсный выход (герконовый датчик)
:
100 л/имп / 1 л/имп
Присоединение:
фланцевый
Метрологический класс
:
класс В
Монтажное положение
:
H - горизонтальное
Прямой участок
:
3 DN до / 3 DN после
Межповерочный интервал, лет
:
6
КМЧ (комплект монтажных частей)
:
без КМЧ
Комплект поставки:
счётчик, паспорт, РЭ, картонная упаковка
Производитель, Бренд:
Россия АО "Теловодомер"
Масса (вес) :
22,2 кг

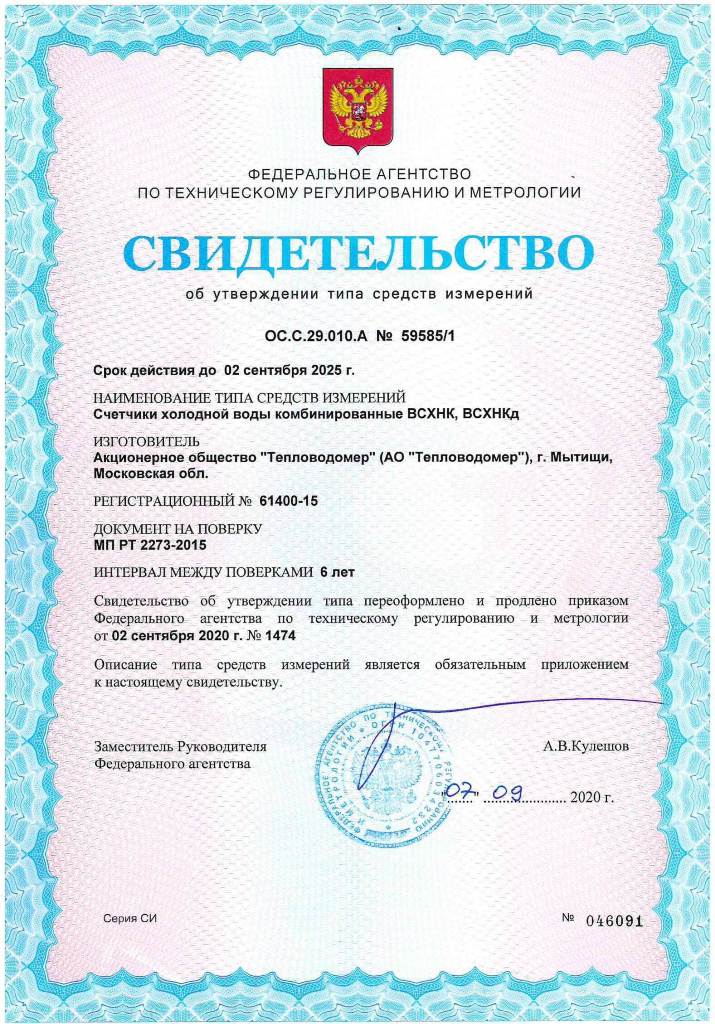

Свидетельство об УТСИ на комбинированные счетчики ВСХНК, ВСХНКд до 04.09.2025г. (Свидетельство_об_УТСИ_на_комбинированные_счетчики_ВСХНК,_ВСХНКд_до_04.09.2025г..jpg, 148 Kb) [Скачать]
