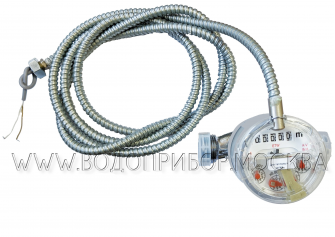

Счётчик горячей воды крыльчатый, одноструйный, сухоходный Zenner ETW-N-I-15 Ду15 предназначен для измерения объема горячей и холодной воды протекающей по трубопроводу.
Расшифровка маркировки немецких счетчиков Zenner ETW-N-I-15:
ЕТ - счётчик воды крыльчатый одноструйный сухоходный;
W - для горячей воды (5-90 °С);
N - подготовленный к оснащению импульсным выходом;
I - с импульсным выходом;
15 - диаметр условный в миллиметрах.
Наименование, марка:
ETW-N-I-15 10л/имп МР
Диаметр условного прохода, мм:
DN 15 (1/2")
Материал (основной):
латунь
Тип счётчика:
крыльчатый, одноструйный, сухоход
Минимальный расход воды
Под минимальным расходом Qmin понимается расход, на котором счетчик имеет относительную погрешность ± 5% и ниже которого относительная погрешность не нормируется.
:
Qmin 0,03 м3/ч
Номинальный расход
Под номинальным расходом Qn понимается расход, равный 50% Qmax
:
Qn 1,5 м3/ч
Максимальный расход
Под максимальным расходом Qmax понимается расход, при котором счетчик может работать не более 1 часа в сутки с погрешностью ± 2%
:
Qmax 3 м3/ч
Температура рабочей среды:
Т= +5...+ 90°С
Максимальное рабочее давление:
1,6 МПа
Импульсный выход (герконовый датчик)
Ипульсный выход (датчик герконовый, «дистанционный выход») предназначен для подключения к системе автоматической удаленной передачи данных.
:
10 л/имп
Присоединение:
муфтовый (резьбовой)
Метрологический класс
Счётчик, смонтированный на горизонтальном участке трубопровода циферблатом вверх - работает в диапазоне расходов класса В.
При монтаже счётчика на вертикальном участке или циферблатом параллельно стене - работает в диапазоне расходов соответствующих классу А.
:
B - горизонтальное, A - вертикальное
Монтажное положение
Разрешенное заводом-изготовителем установочное положение:
H - горизонтальное
V - вертикальное
:
H - горизонтальное, V - вертикальное
Прямой участок
При установке после отводов, запорной арматуры, переходников, фильтров и других устройств завод-изготовитель рекомендует предусмотреть прямой участок трубопровода до и после.
При нарушении условий монтажа появляется дополнительная погрешность.
:
3 DN до / 1 DN после
Межповерочный интервал, лет
Межповерочный интервал – это периодичность поверки средств измерений согласно федеральному закону об обеспечении единства измерений.
Интервал указан в паспорте изделия и подтверждается в свидетельстве об утверждении типа средств измерений.
:
4
КМЧ (комплект монтажных частей)
2 гайки, 2 штуцера, 2 прокладки
:
без КМЧ
Комплект поставки:
счётчик, паспорт, картонная упаковка
Производитель, Бренд:
Германия "ZENNER International GmbH"
Свидетельство об УТСИ Zenner ET до 18 августа 2021г. (Свидетельство_об_УТСИ_Zenner_ET_до_18_августа_2021г..pdf, 2,040 Kb) [Скачать]
