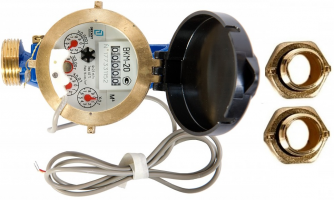

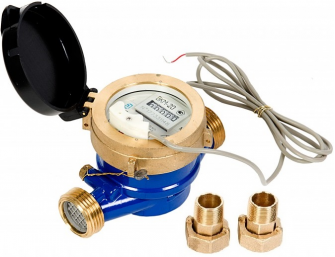

Счётчик воды крыльчатый мокроходный одноструйный Декаст ВКМ-20 ДГ Росич Ду20 предназначен для измерения объёма холодной воды. Устанавливается в помещениях с повышенной влажностью или затапливаемых колодцев.
Особенности и достоинства счетчика Декаст М ВКМ-20 ДГ2:
• счетчик воды может быть установлен в помещениях с повышенной влажностью, а также в затапливаемых колодцах (IP68);
• прямая передача вращения крыльчатки счетному механизму без использования магнитной муфты обеспечивает невосприимчивость счетчика к магнитному воздействию, а также высокую чувствительность счетчика, которая близка к метрологическому классу «C»;
• цифровые барабанчики счетного механизма находятся в капсуле заполненной техническим глицерином, что позволяет индикаторному табло всегда оставаться чистым для комфортного снятия
показаний;
• межповерочный интервал 6 лет.
• для дистанционной передачи показаний счетчик укомплектован герконовым датчиком импульсов
Комплект поставки водосчётчика Decast ВКМ-20 ДГ2 130мм:
• счетчик воды;
• паспорт;
• комплект присоединительных частей (обеспечивает необходимую длину прямых участков).
Наименование, марка:
ВКМ-20 ДГ
Диаметр условного прохода, мм:
DN 20 (3/4")
Тип счётчика:
крыльчатый, одноструйный, мокроход
Минимальный расход воды
Под минимальным расходом Qmin понимается расход, на котором счетчик имеет относительную погрешность ± 5% и ниже которого относительная погрешность не нормируется.
:
Qmin класс B - 0,050 м3/ч; класс A - 0,100 м3/ч
Номинальный расход
Под номинальным расходом Qn понимается расход, равный 50% Qmax
:
Qn 2,5 м3/ч
Максимальный расход
Под максимальным расходом Qmax понимается расход, при котором счетчик может работать не более 1 часа в сутки с погрешностью ± 2%
:
Qmax 5 м3/ч
Температура рабочей среды:
Т= +5...+ 40°С
Максимальное рабочее давление:
1,6 МПа
Импульсный выход (герконовый датчик)
Ипульсный выход (датчик герконовый, «дистанционный выход») предназначен для подключения к системе автоматической удаленной передачи данных.
:
10 л/имп
Присоединение:
муфтовый (резьбовой)
Метрологический класс
Счётчик, смонтированный на горизонтальном участке трубопровода циферблатом вверх - работает в диапазоне расходов класса В.
При монтаже счётчика на вертикальном участке или циферблатом параллельно стене - работает в диапазоне расходов соответствующих классу А.
:
B - горизонтальное, A - вертикальное
Монтажное положение
Разрешенное заводом-изготовителем установочное положение:
H - горизонтальное
V - вертикальное
:
H - горизонтальное, V - вертикальное
Прямой участок
При установке после отводов, запорной арматуры, переходников, фильтров и других устройств завод-изготовитель рекомендует предусмотреть прямой участок трубопровода до и после.
При нарушении условий монтажа появляется дополнительная погрешность.
:
обеспечен комплектом КМЧ
Межповерочный интервал, лет
Межповерочный интервал – это периодичность поверки средств измерений согласно федеральному закону об обеспечении единства измерений.
Интервал указан в паспорте изделия и подтверждается в свидетельстве об утверждении типа средств измерений.
:
6
КМЧ (комплект монтажных частей)
2 гайки, 2 штуцера, 2 прокладки
:
с КМЧ
Комплект поставки:
счётчик, паспорт, КМЧ, картонная упаковка
Производитель, Бренд:
Россия ООО "Декаст" (ПК Прибор)
Декаст М Свидетельство об утверждении типа счетчиков холодной и горячей воды, до 19.02.2025 (Декаст_М_Свидетельство_об_утверждении_типа_счетчиков_холодной_и_горячей_воды,_до_19.02.2025.pdf, 350 Kb) [Скачать]
