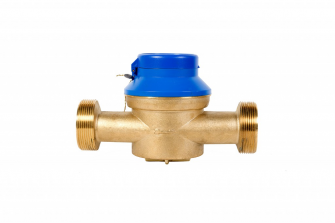

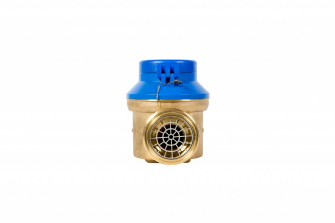

Счетчик крыльчатый одноструйные холодной воды Декаст ОСВХ-40 Ду40 предназначен для измерения объема питьевой воды, воды в тепловых сетях и системах теплоснабжения, в жилых домах, а также в промышленных зданиях при учетных операциях.
Особенности и достоинства счетчика Декаст ОСВХ-40:
• латунный корпус;
• длина прямого участка обеспечивается комплектом присоединительных частей, входящих в комплект поставки;

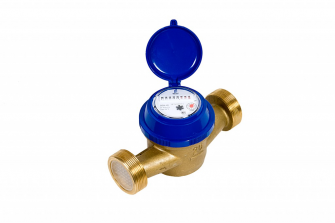

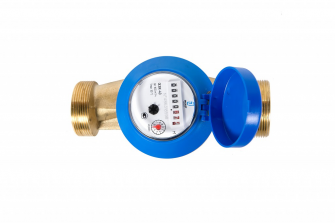

• максимально удобное считывание показаний, вращаемый на 360 градусов счетный механизм с 8 роликами и стрелочным указателем;
• защита от внешнего магнитного воздействия;
• усиленные подшипники, изготовленные из сапфира, с малым трением гарантируют длительный срок службы не менее 12 лет;
• межповерочный интервал 6 лет.
Комплект поставки водомера Декаст ОСВХ-40:
• счетчик воды;
• паспорт;
• комплект присоединительных частей (обеспечивает необходимую длину прямых участков).
Наименование, марка:
ОСВХ-40
Диаметр условного прохода, мм:
DN 40 (1 1/2")
Тип счётчика:
крыльчатый, одноструйный, сухоход
Минимальный расход воды
Под минимальным расходом Qmin понимается расход, на котором счетчик имеет относительную погрешность ± 5% и ниже которого относительная погрешность не нормируется.
:
Qmin класс B - 0,200 м3/ч; класс A - 0,400 м3/ч
Номинальный расход
Под номинальным расходом Qn понимается расход, равный 50% Qmax
:
Qn 10 м3/ч
Максимальный расход
Под максимальным расходом Qmax понимается расход, при котором счетчик может работать не более 1 часа в сутки с погрешностью ± 2%
:
Qmax 20 м3/ч
Температура рабочей среды:
Т= +5...+ 50°С
Максимальное рабочее давление:
1,6 МПа
Импульсный выход (герконовый датчик)
Ипульсный выход (датчик герконовый, «дистанционный выход») предназначен для подключения к системе автоматической удаленной передачи данных.
:
без импульсного выхода
Присоединение:
муфтовый (резьбовой)
Метрологический класс
Счётчик, смонтированный на горизонтальном участке трубопровода циферблатом вверх - работает в диапазоне расходов класса В.
При монтаже счётчика на вертикальном участке или циферблатом параллельно стене - работает в диапазоне расходов соответствующих классу А.
:
B - горизонтальное, A - вертикальное
Монтажное положение
Разрешенное заводом-изготовителем установочное положение:
H - горизонтальное
V - вертикальное
:
H - горизонтальное, V - вертикальное
Прямой участок
При установке после отводов, запорной арматуры, переходников, фильтров и других устройств завод-изготовитель рекомендует предусмотреть прямой участок трубопровода до и после.
При нарушении условий монтажа появляется дополнительная погрешность.
:
обеспечен комплектом КМЧ
Межповерочный интервал, лет
Межповерочный интервал – это периодичность поверки средств измерений согласно федеральному закону об обеспечении единства измерений.
Интервал указан в паспорте изделия и подтверждается в свидетельстве об утверждении типа средств измерений.
:
6
КМЧ (комплект монтажных частей)
2 гайки, 2 штуцера, 2 прокладки
:
с КМЧ
Комплект поставки:
счётчик, паспорт, КМЧ, картонная упаковка
Производитель, Бренд:
Россия ООО "Декаст" (ПК Прибор)
Декаст М Свидетельство об утверждении типа счетчиков холодной и горячей воды, до 19.02.2025 (Декаст_М_Свидетельство_об_утверждении_типа_счетчиков_холодной_и_горячей_воды,_до_19.02.2025.pdf, 350 Kb) [Скачать]
