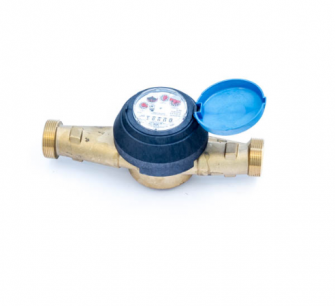

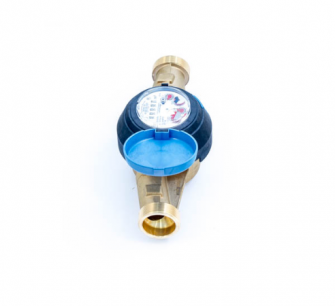

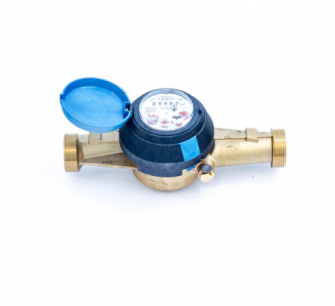

Счётчик домовой крыльчатый, сухоходный ВСХН-32 с условным диаметром Ду32, монтажной длиной 260мм, для измерения объема воды протекающей в системе холодного водоснабжения.
Счётчик типа ВСХН-32 имеет счётный механизм с роликовым и стрелочными указателями, показывающими измеренный объём в метрах кубических (м3) и его долях.
Наименование, марка:
ВСХН-32
Диаметр условного прохода, мм:
DN 32 (1 1/4")
Тип счётчика:
крыльчатый, одноструйный, сухоход
Минимальный расход воды
Под минимальным расходом Qmin понимается расход, на котором счетчик имеет относительную погрешность ± 5% и ниже которого относительная погрешность не нормируется.
:
Qmin класс B - 0,100 м3/ч; класс A - 0,240 м3/ч
Номинальный расход
Под номинальным расходом Qn понимается расход, равный 50% Qmax
:
Qn 6,0 м3/ч
Максимальный расход
Под максимальным расходом Qmax понимается расход, при котором счетчик может работать не более 1 часа в сутки с погрешностью ± 2%
:
Qmax 12 м3/ч
Температура рабочей среды:
Т= +5...+ 50°С
Максимальное рабочее давление:
1,6 МПа
Импульсный выход (герконовый датчик)
Ипульсный выход (датчик герконовый, «дистанционный выход») предназначен для подключения к системе автоматической удаленной передачи данных.
:
без импульсного выхода
Присоединение:
муфтовый (резьбовой)
Метрологический класс
Счётчик, смонтированный на горизонтальном участке трубопровода циферблатом вверх - работает в диапазоне расходов класса В.
При монтаже счётчика на вертикальном участке или циферблатом параллельно стене - работает в диапазоне расходов соответствующих классу А.
:
B - горизонтальное, A - вертикальное
Монтажное положение
Разрешенное заводом-изготовителем установочное положение:
H - горизонтальное
V - вертикальное
:
H - горизонтальное, V - вертикальное
Прямой участок
При установке после отводов, запорной арматуры, переходников, фильтров и других устройств завод-изготовитель рекомендует предусмотреть прямой участок трубопровода до и после.
При нарушении условий монтажа появляется дополнительная погрешность.
:
5 DN до / 1 DN после
Межповерочный интервал, лет
Межповерочный интервал – это периодичность поверки средств измерений согласно федеральному закону об обеспечении единства измерений.
Интервал указан в паспорте изделия и подтверждается в свидетельстве об утверждении типа средств измерений.
:
6
КМЧ (комплект монтажных частей)
2 гайки, 2 штуцера, 2 прокладки
:
без КМЧ
Комплект поставки:
счётчик, паспорт, РЭ, картонная упаковка
Производитель, Бренд:
Россия АО "Теловодомер"

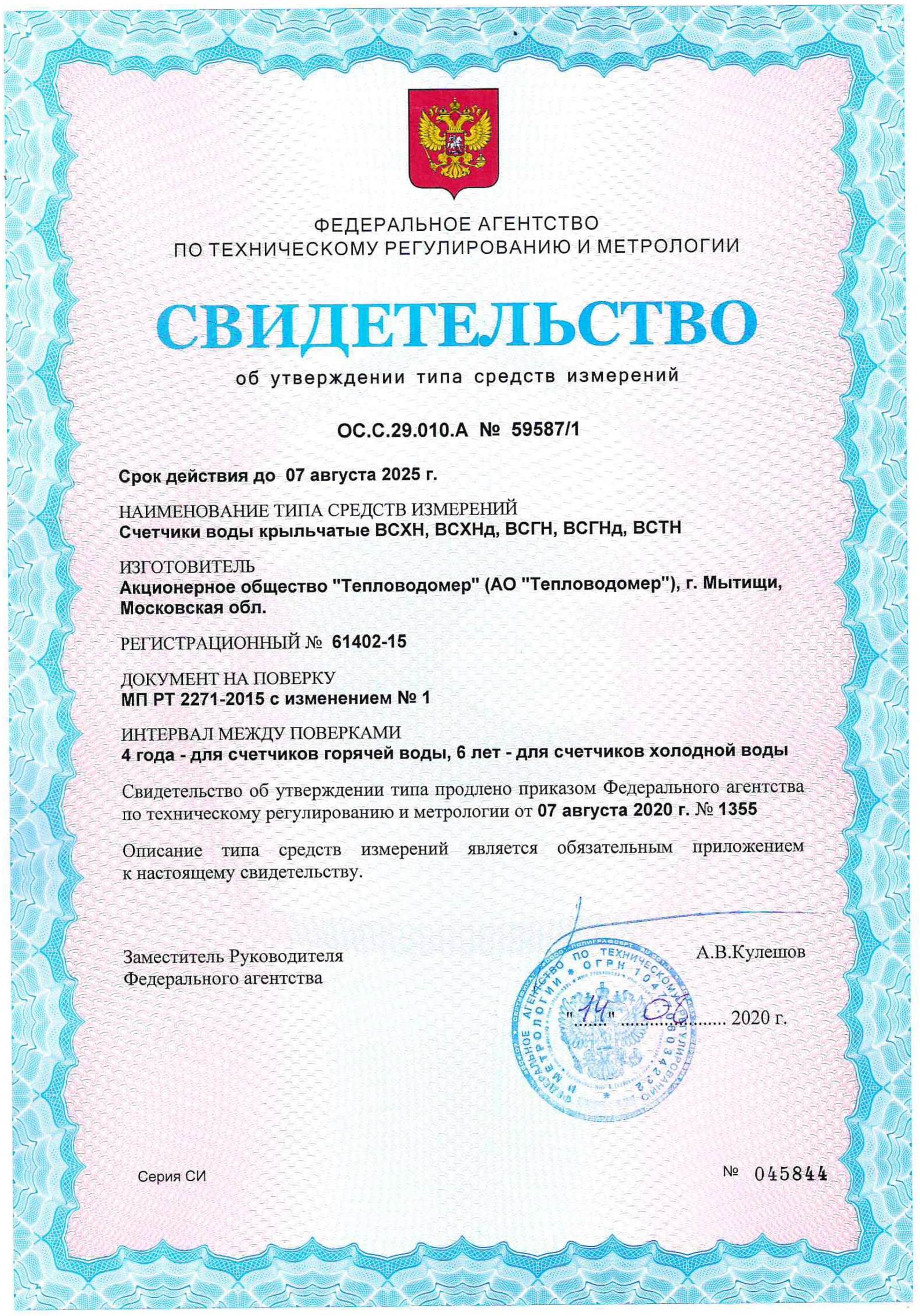

Свидетельство ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН DN15-40 крыльчатые (Тепловодомер) до 07.08.2025г (Свидетельство_ВСХН,_ВСХНд,_ВСГН,_ВСГНд,_ВСТН_DN15-40_крыльчатые__Тепловодомер__до_07.08.2025г.jpg, 594 Kb) [Скачать]
