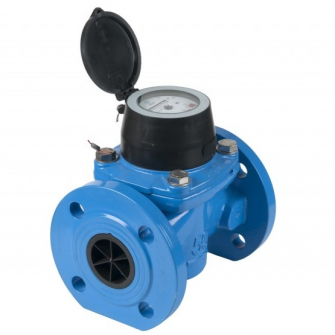

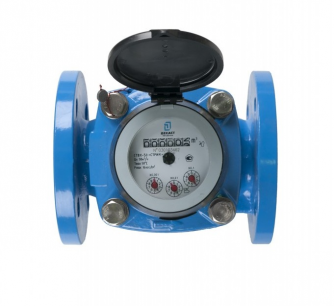

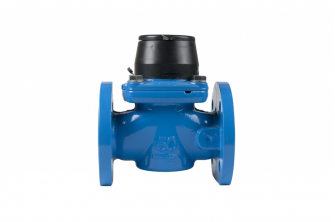

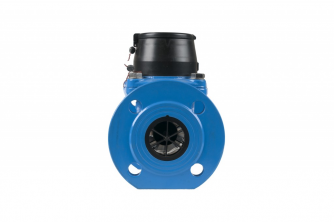

Счётчик турбинный Декаст СТВХ-50 СТРИМ предназначен для измерения объёма питьевой или технической воды.
Особенности и достоинства водомера Декаст СТВХ СТРИМ-50:
• счетчик с повышенной чувствительностью в области малых расходов воды соответствует метрологическому классу «C»;
• надежная конструктивная защита от внешних магнитных полей;
• степень защиты IP68;
• межповерочный интервал 6 лет.
Комплект поставки водосчётчика Декаст СТВХ-50 СТРИМ 200мм:
• счетчик воды;
• паспорт;
• прокладки 2шт.
Наименование, марка:
СТРИМ СТВХ-50
Диаметр условного прохода, мм:
DN 50 (2")
Материал (основной):
чугун
Тип счётчика:
турбинный, сухоход
Минимальный расход воды
Под минимальным расходом Qmin понимается расход, на котором счетчик имеет относительную погрешность ± 5% и ниже которого относительная погрешность не нормируется.
:
Qmin класс C - 0,250 м3/ч; класс B - 0,450 м3/ч
Номинальный расход
Под номинальным расходом Qn понимается расход, равный 50% Qmax
:
Qn 50 м3/ч
Максимальный расход
Под максимальным расходом Qmax понимается расход, при котором счетчик может работать не более 1 часа в сутки с погрешностью ± 2%
:
Qmax 100 м3/ч
Температура рабочей среды:
Т= +5...+ 50°С
Максимальное рабочее давление:
1,6 МПа
Импульсный выход (герконовый датчик)
Ипульсный выход (датчик герконовый, «дистанционный выход») предназначен для подключения к системе автоматической удаленной передачи данных.
:
без импульсного выхода
Метрологический класс
Счётчик, смонтированный на горизонтальном участке трубопровода циферблатом вверх - работает в диапазоне расходов класса В.
При монтаже счётчика на вертикальном участке или циферблатом параллельно стене - работает в диапазоне расходов соответствующих классу А.
:
С - горизонтальное, В - вертикальное
Монтажное положение
Разрешенное заводом-изготовителем установочное положение:
H - горизонтальное
V - вертикальное
:
H - горизонтальное, V - вертикальное
Прямой участок
При установке после отводов, запорной арматуры, переходников, фильтров и других устройств завод-изготовитель рекомендует предусмотреть прямой участок трубопровода до и после.
При нарушении условий монтажа появляется дополнительная погрешность.
:
3 DN до / 1 DN после
Межповерочный интервал, лет
Межповерочный интервал – это периодичность поверки средств измерений согласно федеральному закону об обеспечении единства измерений.
Интервал указан в паспорте изделия и подтверждается в свидетельстве об утверждении типа средств измерений.
:
6
КМЧ (комплект монтажных частей)
2 гайки, 2 штуцера, 2 прокладки
:
без КМЧ
Комплект поставки:
счётчик, паспорт, прокладки 2 шт., картонная упаковка
Производитель, Бренд:
Россия ООО "Декаст" (ПК Прибор)
