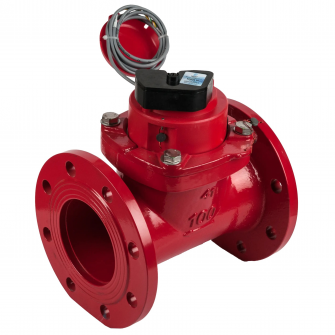

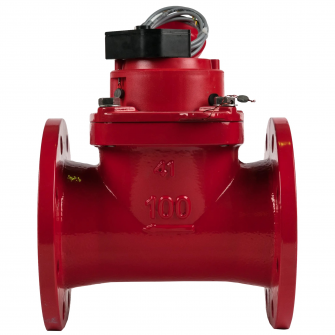

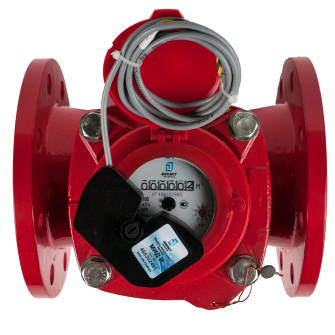

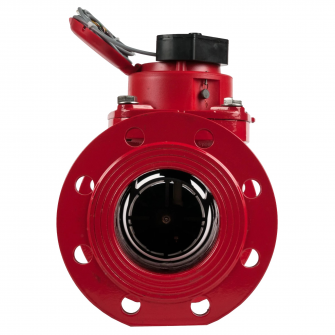

Счётчик горячей воды турбинный Декаст СТВУ-100 МИД И IP68 250мм предназначен для измерения объема воды в тепловых сетях и системах теплоснабжения в жилых домах, а также в промышленных зданиях при учетных операциях.
Особенности и достоинства счетчика фланцевого Decast СТВУ Ду100 МИД И IP68 250мм:
• соответствует ГОСТ Р 50193;
• универсален для применения в системах АСКУЭ - в стандартном исполнении может оснащаться герконовым датчиком;
• герметичный корпус, защищенный от внешних механических повреждений;
• надежная конструктивная защита от внешних магнитных полей;
• изготовлен из экологически чистых материалов;
• степень защиты IP68;
• межповерочный интервал 6 лет.
• для исполнения МИД И дистанционная передача показаний осуществляется модулем импульсов и данных МИД И, импульсный выход которого представляет собой открытый коллектор.
Преимущества использования модуля импульсов и данных (МИД И):
нет дребезга и залипания контактов;
отсутствие чувствительности к вибрации;
наличие датчика магнита:
подсчет обратного потока.
Комплект поставки водомера Декаст СТВУ DN100 МИД И 250мм IP68:
• счетчик воды;
• паспорт;
• прокладки 2шт
Наименование, марка:
СТВУ-100 МИД И
Диаметр условного прохода, мм:
DN100 (4")
Материал (основной):
чугун
Тип счётчика:
турбинный, сухоход
Минимальный расход воды
Под минимальным расходом Qmin понимается расход, на котором счетчик имеет относительную погрешность ± 5% и ниже которого относительная погрешность не нормируется.
:
Qmin 1,5 м3/ч
Номинальный расход
Под номинальным расходом Qn понимается расход, равный 50% Qmax
:
Qn 70 м3/ч
Максимальный расход
Под максимальным расходом Qmax понимается расход, при котором счетчик может работать не более 1 часа в сутки с погрешностью ± 2%
:
Qmax 140 м3/ч
Температура рабочей среды:
Т= +5...+120°С
Максимальное рабочее давление:
1,6 МПа
Интерфейс передачи данных:
импульсный выход (открытый коллектор)
Импульсный выход (герконовый датчик)
Ипульсный выход (датчик герконовый, «дистанционный выход») предназначен для подключения к системе автоматической удаленной передачи данных.
:
100 л/имп
Метрологический класс
Счётчик, смонтированный на горизонтальном участке трубопровода циферблатом вверх - работает в диапазоне расходов класса В.
При монтаже счётчика на вертикальном участке или циферблатом параллельно стене - работает в диапазоне расходов соответствующих классу А.
:
класс В
Монтажное положение
Разрешенное заводом-изготовителем установочное положение:
H - горизонтальное
V - вертикальное
:
H - горизонтальное, V - вертикальное
Прямой участок
При установке после отводов, запорной арматуры, переходников, фильтров и других устройств завод-изготовитель рекомендует предусмотреть прямой участок трубопровода до и после.
При нарушении условий монтажа появляется дополнительная погрешность.
:
3 DN до / 1 DN после
Межповерочный интервал, лет
Межповерочный интервал – это периодичность поверки средств измерений согласно федеральному закону об обеспечении единства измерений.
Интервал указан в паспорте изделия и подтверждается в свидетельстве об утверждении типа средств измерений.
:
6
КМЧ (комплект монтажных частей)
2 гайки, 2 штуцера, 2 прокладки
:
без КМЧ
Комплект поставки:
счётчик, паспорт, прокладки 2 шт., картонная упаковка
Производитель, Бренд:
Россия ООО "Декаст" (ПК Прибор)
Сертификат об утверждении типа средств измерений счетчики турбинные Декаст до 31.03.2028г (Сертификат_об_утверждении_типа_средств_измерений_счетчики_турбинные_Декаст_до_31.03.2028г.pdf, 2,565 Kb) [Скачать]
