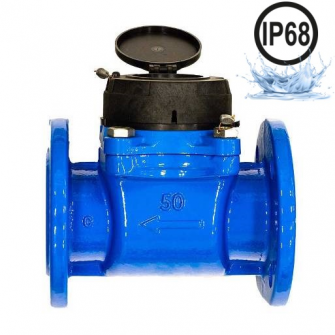

Счётчик ВСХН-50 IP68 турбинный фланцевый, сухого типа, с условным диаметром 50мм (2*), монтажной длиной 200мм предназначен для измерения объёма питьевой воды протекающей в подающих или обратных трубопроводах закрытых и открытых систем теплоснабжения, системах холодного и горячего водоснабжения

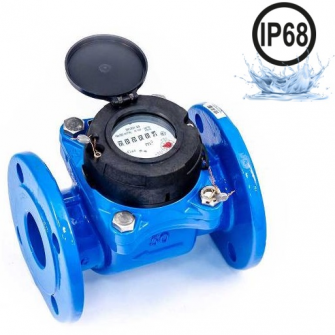

Счётчик холодной воды ВСХН-50 IP 68 имеет счётный механизм с роликовым и стрелочными индикаторами и показывает измеренный объём в метрах кубических (м3) и его долях.
Водосчётчик ВСХН-50 IP 68 с защитой от пыли и влаги может эксплуатироваться в затапливаемых помещениях и колодцах.
Наименование, марка:
ВСХН-50 IP68
Диаметр условного прохода, мм:
DN 50 (2")
Тип счётчика:
турбинный, сухоход
Минимальный расход воды
Под минимальным расходом Qmin понимается расход, на котором счетчик имеет относительную погрешность ± 5% и ниже которого относительная погрешность не нормируется.
:
Qmin 0,40 м3/ч
Номинальный расход
Под номинальным расходом Qn понимается расход, равный 50% Qmax
:
Qn 50 м3/ч
Максимальный расход
Под максимальным расходом Qmax понимается расход, при котором счетчик может работать не более 1 часа в сутки с погрешностью ± 2%
:
Qmax 90 м3/ч
Температура рабочей среды:
Т= +5...+ 50°С
Максимальное рабочее давление:
1,6 МПа
Импульсный выход (герконовый датчик)
Ипульсный выход (датчик герконовый, «дистанционный выход») предназначен для подключения к системе автоматической удаленной передачи данных.
:
без импульсного выхода
Метрологический класс
Счётчик, смонтированный на горизонтальном участке трубопровода циферблатом вверх - работает в диапазоне расходов класса В.
При монтаже счётчика на вертикальном участке или циферблатом параллельно стене - работает в диапазоне расходов соответствующих классу А.
:
B - горизонтальное, A - вертикальное
Монтажное положение
Разрешенное заводом-изготовителем установочное положение:
H - горизонтальное
V - вертикальное
:
H - горизонтальное, V - вертикальное
Прямой участок
При установке после отводов, запорной арматуры, переходников, фильтров и других устройств завод-изготовитель рекомендует предусмотреть прямой участок трубопровода до и после.
При нарушении условий монтажа появляется дополнительная погрешность.
:
3 DN до / 1 DN после
Межповерочный интервал, лет
Межповерочный интервал – это периодичность поверки средств измерений согласно федеральному закону об обеспечении единства измерений.
Интервал указан в паспорте изделия и подтверждается в свидетельстве об утверждении типа средств измерений.
:
6
КМЧ (комплект монтажных частей)
2 гайки, 2 штуцера, 2 прокладки
:
без КМЧ
Комплект поставки:
счётчик, паспорт, РЭ, картонная упаковка
Производитель, Бренд:
Россия АО "Теловодомер"
Свидетельство ВСХН, ВСХНд, ВСГН, ВСТН DN40-250 фланцевые до 04.09.2025г. (Свидетельство_ВСХН,_ВСХНд,_ВСГН,_ВСТН_DN40-250_фланцевые_до_04.09.2025г..pdf, 189 Kb) [Скачать]
Протокол испытаний турбинных счетчиков холодной воды ВСХН, ВСХНд на соответствие требованиям IP 68 № 45-1-2016 (Подтверждение_соответствия_требованиям_IP_68.pdf, 2,539 Kb) [Скачать]
