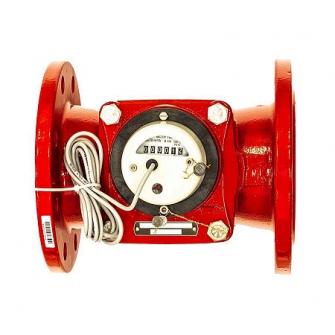

Счётчик горячей воды ВСТН-100 с импульсным выходом

Под минимальным расходом Qmin понимается расход, на котором счетчик имеет относительную погрешность ± 5% и ниже которого относительная погрешность не нормируется.

Под номинальным расходом Qn понимается расход, равный 50% Qmax

Под максимальным расходом Qmax понимается расход, при котором счетчик может работать не более 1 часа в сутки  с погрешностью  ± 2%

Ипульсный выход (датчик герконовый, «дистанционный выход») предназначен для подключения к системе автоматической удаленной передачи данных.

Счётчик, смонтированный на горизонтальном участке трубопровода циферблатом вверх - работает в диапазоне расходов класса В.

При монтаже счётчика на вертикальном участке или циферблатом параллельно стене - работает в диапазоне расходов соответствующих классу А.

Разрешенное заводом-изготовителем установочное положение:

H - горизонтальное

V - вертикальное

При установке после отводов, запорной арматуры, переходников, фильтров и других устройств завод-изготовитель рекомендует предусмотреть прямой участок трубопровода до и после.

При нарушении условий монтажа появляется дополнительная погрешность.

Межповерочный интервал – это периодичность поверки средств измерений согласно федеральному закону об обеспечении единства измерений.

Интервал указан в паспорте изделия и подтверждается в свидетельстве об утверждении типа средств измерений.

2 гайки, 2 штуцера, 2 прокладки
