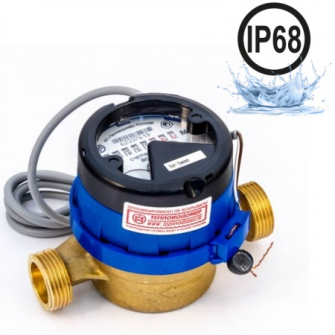

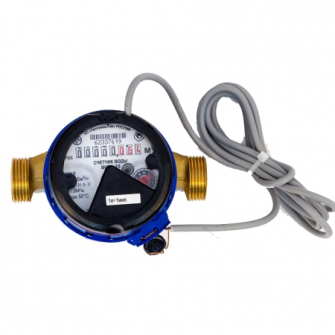

Счётчик квартирный крыльчатый, сухоходный ВСХд-15-02 IP68 с условным диаметром Ду15, монтажной длиной 110мм, предназначен для измерения объема воды протекающей в системах холодного водоснабжения.
Счётчик типа ВСХд-15 исполнение 02 имеет латунный корпус, 8-ми разрядный барабанный счётный механизм и один стрелочный индикатор.
Водосчётчик ВСХд-15-02 IP68 с защитой от пыли и влаги может эксплуатироваться в затапливаемых помещениях и колодцах.
Наименование, марка:
ВСХд-15-02 IP68
Диаметр условного прохода, мм:
DN 15 (1/2")
Тип счётчика:
крыльчатый, одноструйный, сухоход
Минимальный расход воды
Под минимальным расходом Qmin понимается расход, на котором счетчик имеет относительную погрешность ± 5% и ниже которого относительная погрешность не нормируется.
:
Qmin класс B - 0,030 м3/ч; класс A - 0,060 м3/ч
Номинальный расход
Под номинальным расходом Qn понимается расход, равный 50% Qmax
:
Qn 1,5 м3/ч
Максимальный расход
Под максимальным расходом Qmax понимается расход, при котором счетчик может работать не более 1 часа в сутки с погрешностью ± 2%
:
Qmax 3 м3/ч
Температура рабочей среды:
Т= +5...+ 50°С
Максимальное рабочее давление:
1,6 МПа
Импульсный выход (герконовый датчик)
Ипульсный выход (датчик герконовый, «дистанционный выход») предназначен для подключения к системе автоматической удаленной передачи данных.
:
1 л/имп
Присоединение:
муфтовый (резьбовой)
Метрологический класс
Счётчик, смонтированный на горизонтальном участке трубопровода циферблатом вверх - работает в диапазоне расходов класса В.
При монтаже счётчика на вертикальном участке или циферблатом параллельно стене - работает в диапазоне расходов соответствующих классу А.
:
B - горизонтальное, A - вертикальное
Монтажное положение
Разрешенное заводом-изготовителем установочное положение:
H - горизонтальное
V - вертикальное
:
H - горизонтальное, V - вертикальное
Прямой участок
При установке после отводов, запорной арматуры, переходников, фильтров и других устройств завод-изготовитель рекомендует предусмотреть прямой участок трубопровода до и после.
При нарушении условий монтажа появляется дополнительная погрешность.
:
5 DN до / 1 DN после
Межповерочный интервал, лет
Межповерочный интервал – это периодичность поверки средств измерений согласно федеральному закону об обеспечении единства измерений.
Интервал указан в паспорте изделия и подтверждается в свидетельстве об утверждении типа средств измерений.
:
6
КМЧ (комплект монтажных частей)
2 гайки, 2 штуцера, 2 прокладки
:
без КМЧ
Комплект поставки:
счётчик, паспорт, РЭ, картонная упаковка
Производитель, Бренд:
Россия АО "Теловодомер"
Свидетельство об УТСИ ОС.C.29.004.A № 48840_2 на счетчики холодной и горячей воды ВСГ, ВСХ, ВСГд, ВСХд, ВСТ DN 15-20 (АО Тепловодомер, Россия) до 05.10.2022 (Свидетельство_ВСГ,_ВСХ,_ВСГд,_ВСХд,_ВСТ_DN_15-20__АО_Тепловодомер,_Россия__до_05.10.2022.jpg, 435 Kb) [Скачать]
Протокол испытаний счетчиков холодной воды ВСХ-15-20 на соответствие требованиям IP 68 № 117-1-2017 (Протокол_ВСХ-15-20_на_соответствие_требованиям_IP_68.pdf, 3,409 Kb) [Скачать]
