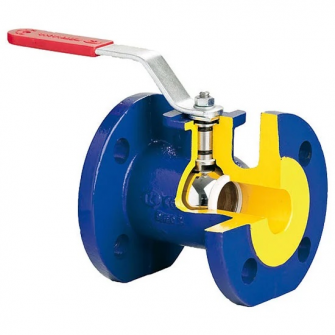

Кран чугунный фланцевый Zetkama 565A из серого чугуна с шаром из нержавеющей стали предназначен для перекрытия потока рабочей среды в трубопроводе.
Рабочее положение крана Zetkama 565A:
- Полностью открыт
- Полностью закрыт
Использование крана в качестве регулирующей арматуры запрещено.
В качестве запорной арматуры кран фигуры 565A применяют в системах водоснабжения, кондиционирования, промышленности и энергетики, с рабочей средой: вода, пар, сжатый воздух, гликоль, масла, нейтральные среды.

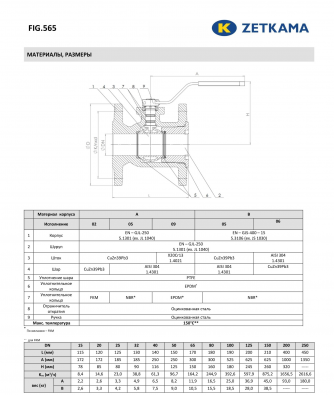

Расшифровка маркировки крана Zetkama 565A DN150 PN16 565A150C09 (565A-150-C09):
565 - Фигура изделия (кран шаровой, прямой, фланцевый)
A - Материал корпуса (серый чугун)
150 - Диаметр номинальный (150 мм)
С - Давление номинальное (16 бар)
09 - Исполнение (шар - AISI 304, уплотнение шара - PTFE, шток - нержавеющая сталь)
Наименование, марка:
Zetkama 565A
Диаметр условного прохода, мм:
DN150 (6")
Материал (основной):
чугун серый EN-GJL-250 5.1301 (ex. JL 1040)
Материал штока:
сталь нержавеющая X20Cr13 1.4021
Тип проходного сечения:
полный проход
Температура рабочей среды:
Т= -10...+150°С
Максимальное рабочее давление:
1,6 МПа
Присоединение:
фланец/фланец
Монтажное положение
Разрешенное заводом-изготовителем установочное положение:
H - горизонтальное
V - вертикальное
:
H - горизонтальное, V - вертикальное
Класс герметичности
Испытания на герметичность затвора по ГОСТ 9544-93 проводятся после закрытия запорного органа способом, предусмотренным в технических условиях на конкретный вид арматуры.
Максимально допустимые протечки:
Класс А - нет видимых протечек.
:
класс А в соответствии с нормой EN-12266-1
Производитель, Бренд:
Польша "Zetkama Sp. z o.o."
